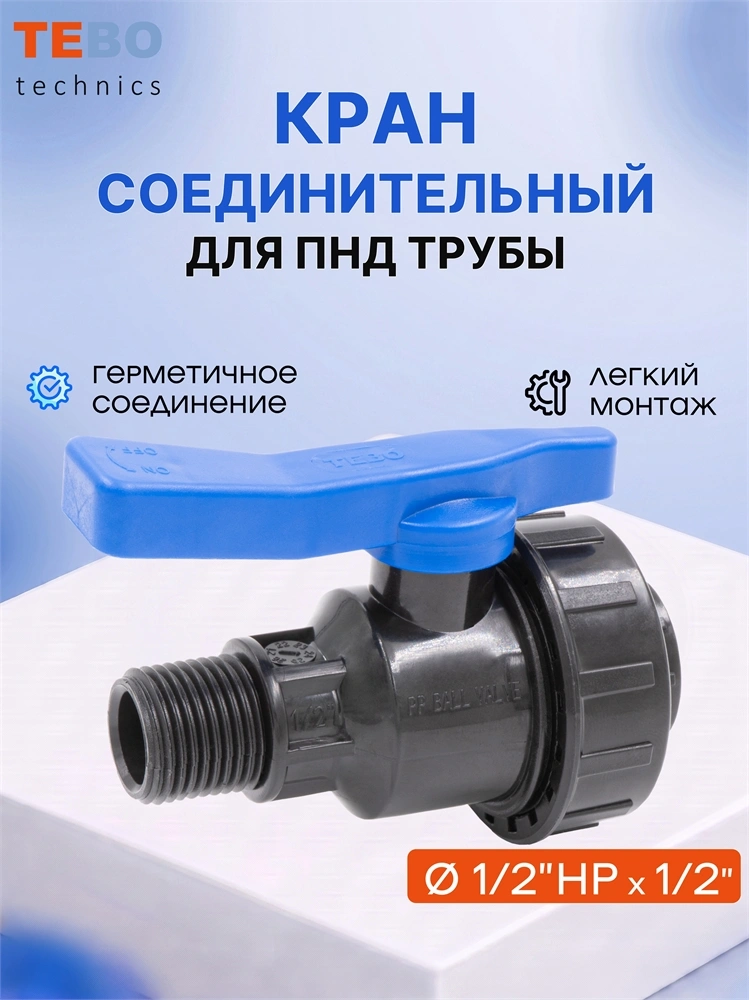

Кран шаровой ПНД 1/2" (внутренняя/наружная резьба) TEBO

Кран шаровой 1/2″ ВР×НР

Шаровой кран 1/2″ с внутренней и наружной резьбой предназначен для полного открытия или перекрытия потока воды в резьбовом участке трубопровода. Он служит для подключения между двумя фитингами: наружная резьба крана G1/2 вкручивается в элемент с внутренней резьбой, а внутренняя резьба G1/2 принимает штуцер, ниппель, переходник или другой фитинг с наружной резьбой.

Кран позволяет установить точку перекрытия воды возле ёмкости, фильтра, насоса, коллектора, поливочной линии или другого оборудования. С его помощью можно отключить расположенный после крана участок для обслуживания или замены подключённого элемента, не сливая воду из всей системы.

Важно: у этой модели нет компрессионного соединения. Кран не устанавливается непосредственно на гладкую ПНД-трубу. Для подключения к ПНД-трубе необходим отдельный компрессионный переходник с подходящей внутренней или наружной резьбой 1/2″.

Запорный механизм выполнен в форме шара со сквозным отверстием. Поворот ручки на 90° открывает или закрывает поток. Кран применяется в системах холодного водоснабжения, садового полива и орошения.

ПРЕИМУЩЕСТВА

• внутренняя и наружная резьба 1/2″ позволяют установить кран между фитингами с разными типами ответной резьбы;
• заменяет сочетание отдельного запорного крана и переходного ниппеля;
• полнопроходная конструкция сохраняет проходное сечение в открытом положении;
• шаровой механизм перекрывает поток поворотом ручки на 90°;
• разъёмный корпус позволяет демонтировать и очищать кран;
• полностью резьбовое подключение не требует сварочного оборудования;
• небольшой вес не создаёт значительной нагрузки на пластиковые фитинги.

МОНТАЖ

Перед монтажом перекройте воду и сбросьте давление. Проверьте ответные соединения: наружная сторона крана G1/2 предназначена для фитинга с внутренней резьбой G1/2, а внутренняя сторона крана — для элемента с наружной резьбой G1/2.

На наружную резьбу крана нанесите ФУМ-ленту, сантехническую нить или другой подходящий уплотнитель и вкрутите её в ответную внутреннюю резьбу. На наружную резьбу подключаемого элемента также нанесите уплотнитель, после чего вкрутите его во внутренний выход крана.

Сначала собирайте соединения вручную. Затем осторожно подтяните их ключом, удерживая корпус крана от проворачивания. Не используйте чрезмерное количество уплотнителя и не перетягивайте резьбу.

Установите кран так, чтобы ручка свободно поворачивалась и оставалась доступной. После подачи воды проверьте обе резьбовые стороны и область штока на отсутствие протечек. Кран рекомендуется эксплуатировать в полностью открытом или полностью закрытом положении.

ХАРАКТЕРИСТИКИ

• тип изделия: прямой шаровой запорный кран;
• конструкция прохода: полнопроходная;
• вход: внутренняя резьба G 1/2";
• выход: наружная резьба G 1/2";
• сочетание резьбы: 1/2F × 1/2M, ВР×НР;
• тип присоединения: резьбовое с обеих сторон;
• компрессионное соединение с ПНД-трубой: отсутствует;
• условный диаметр: DN15;
• управление: ручное;
• тип ручки: рычаг;
• угол поворота ручки: 90°;
• рабочее давление: до 10 бар
• максимальная температура применения: 40 °C;
• материал корпуса: полимер;
• запорный элемент: шар со сквозным проходным отверстием;
• конструкция корпуса: сборно-разъёмная;
• рабочая среда: холодная питьевая и техническая вода, совместимые с материалами крана жидкости;
• применение: холодное водоснабжение, садовый водопровод, полив и орошение;
