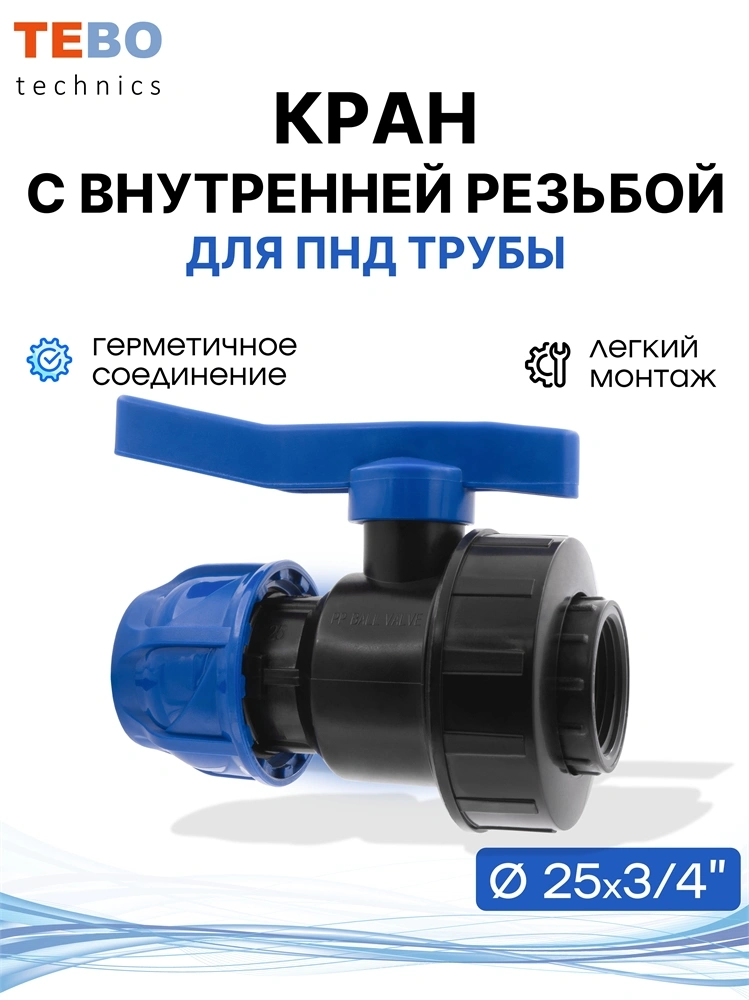

Кран компрессионный ПНД 25х3/4" (внутренняя резьба)

Шаровой кран ПНД 25×3/4″ с внутренней резьбой предназначен для перекрытия потока воды и перехода с ПНД трубы наружным диаметром 25 мм на резьбовое соединение G3/4. Он служит для подключения штуцера, ниппеля, фильтра, коллектора, гибкой подводки или другого элемента с наружной резьбой 3/4″.

Кран решает две задачи одновременно: создаёт точку перекрытия воды и соединяет ПНД-трубу с резьбовым фитингом без отдельной переходной муфты. После закрытия крана можно снять или обслужить подключённое к резьбовому выходу оборудование, не сливая воду из расположенной перед краном части магистрали. Перед разборкой необходимо сбросить давление в отключённом участке.

Со стороны трубы предусмотрено компрессионное соединение 25 мм, с другой стороны — внутренняя резьба G3/4. Размер 3/4″ относится к резьбовому выходу, а не к диаметру ПНД-трубы. Кран применяется в системах холодного питьевого и технического водоснабжения, садового полива и орошения.

ПРЕИМУЩЕСТВА

• объединяет шаровой кран и переход с ПНД-трубы на внутреннюю резьбу;

• позволяет перекрывать воду перед фильтром, штуцером, коллектором или другой подключённым фитингом;

• компрессионная сторона устанавливается без сварочного оборудования;

• внутренняя резьба 3/4" подходит для элементов с наружной резьбой соответствующего размера;

• полнопроходная конструкция сохраняет проходное сечение в открытом положении;

• шаровой механизм открывает и закрывает поток поворотом ручки на 90°;

• разъёмная конструкция позволяет демонтировать кран при обслуживании системы;

• уплотнительное и зажимное кольца герметизируют соединение с трубой и удерживают её в корпусе.

МОНТАЖ

Перед монтажом перекройте воду и сбросьте давление. Кран располагайте так, чтобы ручка оставалась доступной, а подключаемая арматура не создавала боковую нагрузку на пластиковую резьбу.

Обрежьте ПНД-трубу перпендикулярно оси, удалите стружку и заусенцы. Снимите небольшую наружную фаску. Ослабьте накидную гайку, смочите конец трубы чистой водой и вставьте его через гайку в корпус до внутреннего упора. Затяните гайку вручную, затем аккуратно подтяните подходящим ключом.

На наружную резьбу подключаемого элемента нанесите умеренное количество ФУМ-ленты, сантехнической нити или другого подходящего уплотнителя. Сначала вкрутите элемент вручную, затем осторожно подтяните ключом, удерживая корпус крана. Не используйте чрезмерное количество уплотнителя и не перетягивайте соединение.

На компрессионной стороне ФУМ-лента и резьбовой герметик не применяются. После подачи воды проверьте компрессионное соединение, резьбовой выход и область штока на отсутствие протечек. Кран рекомендуется использовать в полностью открытом или полностью закрытом положении, а не для длительного регулирования расхода.

ХАРАКТЕРИСТИКИ

• тип изделия: переходной шаровой запорный кран;

• конструкция прохода: полнопроходная;

• вход со стороны трубы: компрессионное соединение 25 мм;

• совместимая труба: полиэтиленовая ПНД-труба наружным диаметром 25 мм;

• резьбовой выход: внутренняя резьба G 3/4;

• ответное соединение: наружная резьба G 3/4";

• тип присоединения: компрессионное × резьбовое;

• управление: ручное;

• тип ручки: рычаг;

• угол поворота ручки: 90°;

• рабочее давление: до 10 бар;

• максимальная температура применения: 60 °C;

• материал корпуса: полипропилен;

• запорный элемент: шар со сквозным проходным отверстием;

• герметизация компрессионной стороны: уплотнительное кольцо;

• фиксация трубы: зажимное кольцо;

• конструкция: прямая, сборно-разъёмная;

• рабочая среда: холодная питьевая и техническая вода, совместимые с материалами крана жидкости;

• применение: водоснабжение, садовый водопровод, полив и орошение.
