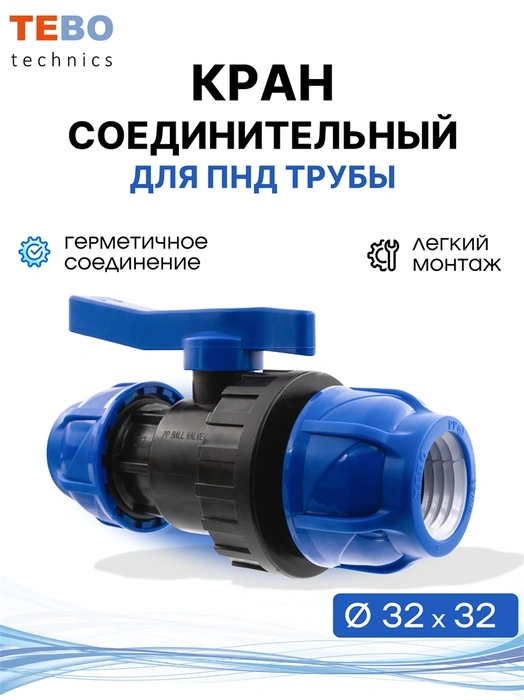

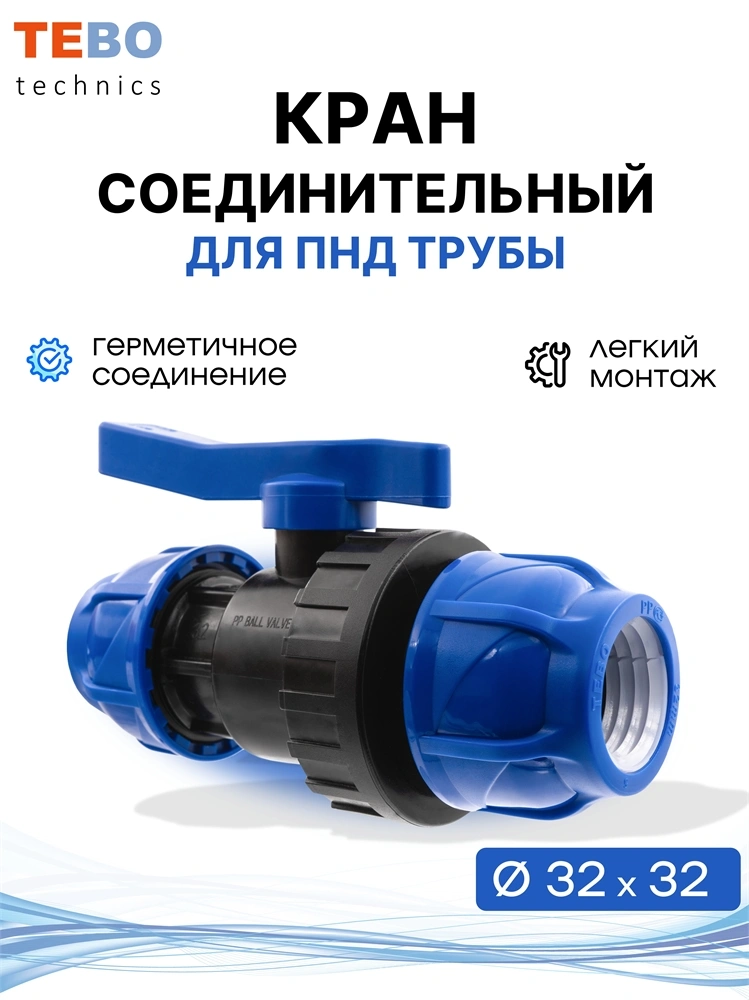

Цанговый шаровой кран ПНД 32х32 для водопровода

Шаровой кран ПНД 32×32 мм предназначен для полного открытия или перекрытия потока воды в трубопроводе из ПНД трубы наружным диаметром 32 мм. Он служит для отключения отдельной ветки водоснабжения, линии полива, грядки, теплицы или подключённого оборудования без разборки трубопровода.

Кран устанавливается непосредственно в разрыв ПНД-трубы. Оба выхода являются компрессионными и рассчитаны на трубу 32 мм. Резьбовых соединений у крана нет. После его закрытия можно обслуживать расположенный за ним участок, не сливая воду из всей магистрали.

Запорный элемент выполнен в форме шара со сквозным отверстием. Поворот ручки на 90° переводит кран из полностью открытого положения в закрытое.

Полнопроходная конструкция сохраняет проходное сечение внутри крана.

Применяется в системах холодного питьевого и технического водоснабжения, полива и орошения.

ПРЕИМУЩЕСТВА

• позволяет отключать отдельный участок трубопровода;

• объединяет функции прямого соединителя и запорного крана;

• два компрессионных выхода устанавливаются на ПНД-трубу без сварки и резьбовых переходников;

• полнопроходная конструкция не создаёт выраженного сужения прохода в открытом положении;

• шаровой механизм открывает и перекрывает поток поворотом ручки на 90°;

• разъёмная конструкция позволяет демонтировать кран для проверки или замены;

• уплотнительные кольца герметизируют соединения, а зажимные кольца удерживают трубы в корпусе.

МОНТАЖ

Перед монтажом перекройте подачу воды и сбросьте давление. Выберите место, в котором ручка крана останется доступной для открытия и закрытия.

Обрежьте обе трубы строго перпендикулярно оси, удалите стружку и заусенцы. Снимите небольшую наружную фаску, чтобы края труб не повредили уплотнительные кольца.

Ослабьте обе накидные гайки, не нарушая порядок внутренних деталей. Смочите концы труб чистой водой и вставьте каждую трубу через соответствующую гайку в корпус до внутреннего упора. Затяните гайки вручную, затем равномерно подтяните подходящим ключом. Не допускайте перекоса труб и не перетягивайте пластиковые детали.

ФУМ-лента и резьбовой герметик не требуются: герметичность обеспечивают внутренние уплотнительные кольца. После подачи воды проверьте соединения и область штока на отсутствие протечек.

Кран является запорным: при эксплуатации его рекомендуется оставлять полностью открытым или полностью закрытым, а не использовать для длительного дросселирования потока.

ХАРАКТЕРИСТИКИ

• тип изделия: проходной шаровой запорный кран;

• конструкция прохода: полнопроходная;

• присоединения: компрессионное 32 мм × компрессионное 32 мм;

• наружный диаметр совместимых ПНД-труб: 32 мм;

• резьбовые соединения: отсутствуют;

• управление: ручное;

• тип ручки: флажок;

• угол поворота ручки между открытым и закрытым положением: 90°;

• рабочее давление: до 10 бар

• максимальная температура применения: 40 °C;

• материал корпуса: полипропилен;

• запорный элемент: шар со сквозным проходным отверстием;

• герметизация соединений с трубами: уплотнительные кольца;

• фиксация труб: зажимные кольца;

• конструкция: прямая, сборно-разъёмная;

• рабочая среда: холодная питьевая и техническая вода, совместимые с материалами крана жидкости;

• применение: водоснабжение, садовый водопровод, полив и орошение;
