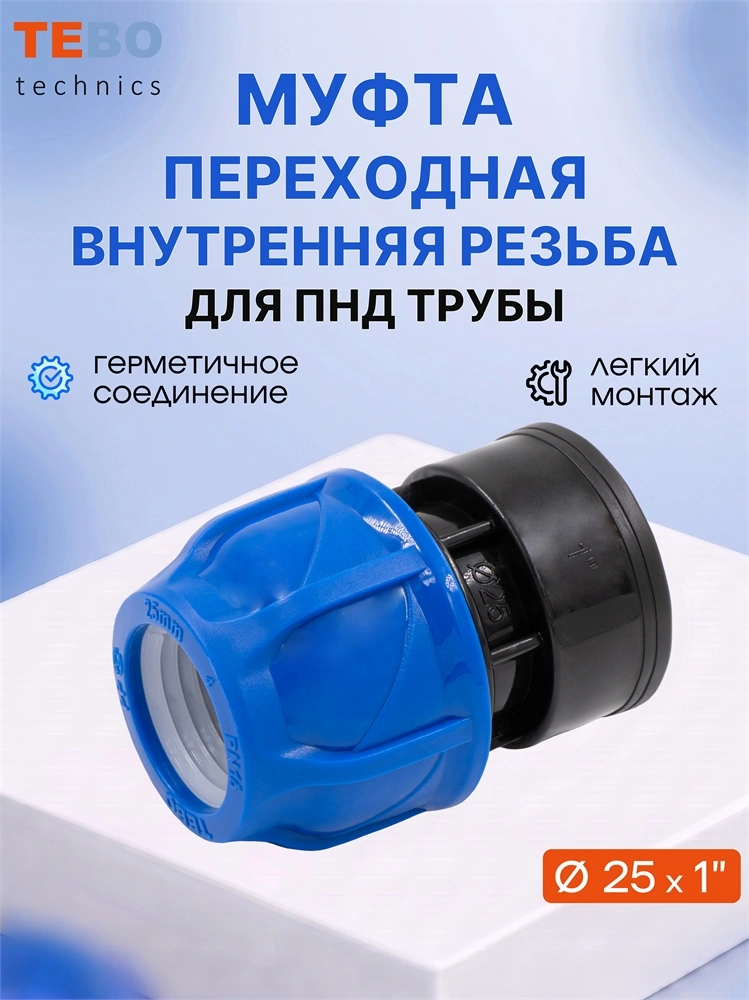

Муфта ПНД 25 на 1 дюйм с внутренней резьбой

Муфта для ПНД 25×1″ ВР

Муфта ПНД 25×1″ с внутренней резьбой предназначена для прямого подключения полиэтиленовой трубы наружным диаметром 25 мм к резьбовому фитингу. Она служит для установки крана, штуцера, ниппеля, фильтра, обратного клапана или другого элемента с наружной резьбой G1" без сварки и дополнительного переходника.

Со стороны трубы предусмотрено компрессионное соединение 25 мм, а с другой стороны — внутренняя трубная резьба 1". Муфта применяется в системах холодного питьевого и технического водоснабжения, садового полива и орошения. Размер 1″ относится именно к резьбовому выходу, а не к диаметру ПНД-трубы.

ПРЕИМУЩЕСТВА

• позволяет перейти с ПНД-трубы 25 мм на резьбовой фитинг;
• компрессионное соединение собирается без сварочного оборудования;
• уплотнительное кольцо герметизирует место входа трубы в корпус;
• зажимное кольцо удерживает трубу и препятствует её выдавливанию давлением воды;
• разъёмная конструкция позволяет демонтировать соединение и собрать его повторно, если детали не повреждены.

МОНТАЖ

Трубу необходимо отрезать под прямым углом, удалить заусенцы и сделать небольшую фаску на наружной кромке. Ослабьте накидную гайку, смочите конец трубы чистой водой и вставьте каждую трубу через гайку в корпус до внутреннего упора. После этого затяните гайку рукой или подходящим ключом, не допуская перекоса.

На наружную резьбу подключаемого элемента нанесите сантехническую нить, ФУМ-ленту или другой подходящий резьбовой уплотнитель. Осторожно вкрутите элемент во внутреннюю пластиковую резьбу муфты. Не перетягивайте соединение, чтобы не повредить корпус. На компрессионную сторону резьбовой уплотнитель не наносится.

После подачи воды проверьте оба соединения на отсутствие протечек.

ХАРАКТЕРИСТИКИ

• тип фитинга: переходная компрессионная муфта;
• соединение со стороны трубы: компрессионное, 25 мм;
• совместимая труба: полиэтиленовая ПНД-труба наружным диаметром 25 мм;
• резьбовой выход: внутренняя трубная резьба G 1";
• ответное соединение: наружная резьба G 1";
• максимальное рабочее давление: 16 бар при температуре воды 60 °C;
• материал корпуса и накидной гайки: полипропилен;
• герметизация компрессионной стороны: уплотнительное кольцо;
• фиксация трубы: зажимное кольцо;
• конструкция: прямая, разъёмная;
• применение: холодное водоснабжение, системы полива и технические трубопроводы с совместимой рабочей средой.
