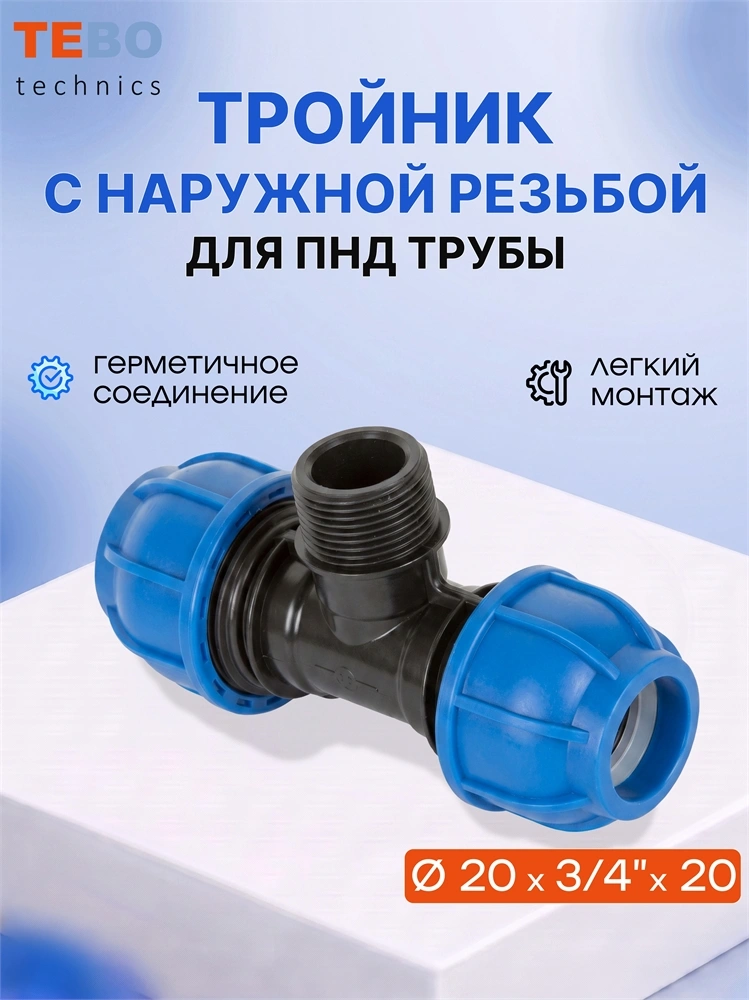

Компрессионный тройник ПНД 20х3/4"х20 НР

Тройник переходной 20мм х 3/4"

Компрессионный тройник ПНД 20 × 3/4″ × 20 предназначен для создания бокового ответвления с наружной резьбой G 3/4" на трубопроводе из полиэтиленовой трубы диаметром 20 мм.
Он служит для подключения крана, штуцера, фильтра, переходника или другого фитинга с внутренней резьбой 3/4″.

Тройник решает задачу подключения дополнительной линии или оборудования без установки отдельного резьбового переходника.

Применяется в системах холодного водоснабжения, орошения и полива.

ПРЕИМУЩЕСТВА

• два компрессионных выхода соединяются с ПНД-трубой 20 мм без сварки;
• боковой выход позволяет сразу подключить фитинг с внутренней резьбой 3/4;
• разъёмную конструкцию можно демонтировать и использовать повторно;
• уплотнительные кольца обеспечивают герметичность соединений с трубой.

МОНТАЖ

Отрежьте трубы перпендикулярно оси, удалите заусенцы и слегка снимите фаску.
Ослабьте накидные гайки, вставьте каждую трубу через гайку в корпус до внутреннего упора, затем затяните гайки.

На наружную резьбу нанесите ФУМ-ленту, сантехническую нить или другой подходящий резьбовой уплотнитель и накрутите фитинг на боковой выход 3/4".

Не наносите герметик на компрессионные соединения и не перетягивайте пластиковую резьбу.

ХАРАКТЕРИСТИКИ

• тип фитинга: переходной компрессионный тройник;
• подключения по прямой: ПНД-труба 20 мм × ПНД-труба 20 мм;
• боковое подключение: наружная резьба G3/4;
• направление ответвления: 90°;
• максимальное рабочее давление: 16 бар при 60 °C;
• корпус: полимерный;
• рабочая среда: холодная вода;
• конструкция: разъёмная, с уплотнительными и зажимными кольцами.
