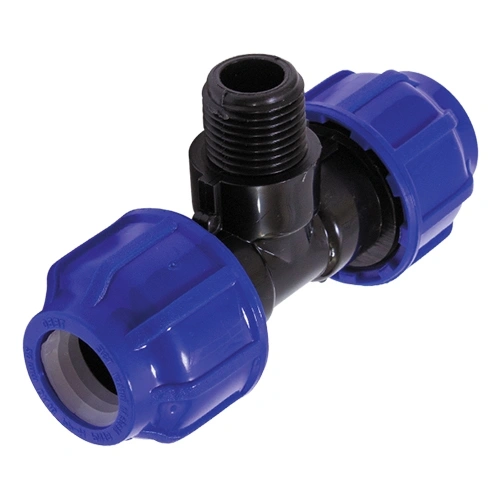

Компрессионный тройник ПНД 32х1"х32 НР

Компрессионный тройник ПНД 32 × 1″ × 32 предназначен для создания бокового ответвления с наружной резьбой G1 на трубопроводе из полиэтиленовой трубы диаметром 32 мм.

Он служит для подключения крана, штуцера, фильтра, переходника или другого фитинга с внутренней резьбой 1″.

Тройник решает задачу подключения дополнительной линии или оборудования без установки отдельного резьбового переходника.

Применяется в системах холодного водоснабжения, орошения и полива.

ПРЕИМУЩЕСТВА

• два компрессионных выхода соединяются с ПНД-трубой 32 мм без сварки;

• боковой выход позволяет сразу подключить фитинг с внутренней резьбой 1″;

• разъёмную конструкцию можно демонтировать и использовать повторно;

• уплотнительные кольца обеспечивают герметичность соединений с трубой.

МОНТАЖ

Отрежьте трубы перпендикулярно оси, удалите заусенцы и слегка снимите фаску.

Ослабьте накидные гайки, вставьте каждую трубу через гайку в корпус до внутреннего упора, затем затяните гайки.

На наружную резьбу нанесите ФУМ-ленту, сантехническую нить или другой подходящий резьбовой уплотнитель и накрутите фитинг на боковой выход 1".

Не наносите герметик на компрессионные соединения и не перетягивайте пластиковую резьбу.

ХАРАКТЕРИСТИКИ

• тип фитинга: переходной компрессионный тройник;

• подключения по прямой: ПНД-труба 32 мм × ПНД-труба 32 мм;

• боковое подключение: наружная резьба G1;

• направление ответвления: 90°;

• максимальное рабочее давление: 16 бар при 60 °C;

• корпус: полимерный;

• рабочая среда: холодная вода;

• конструкция: разъёмная, с уплотнительными и зажимными кольцами.
