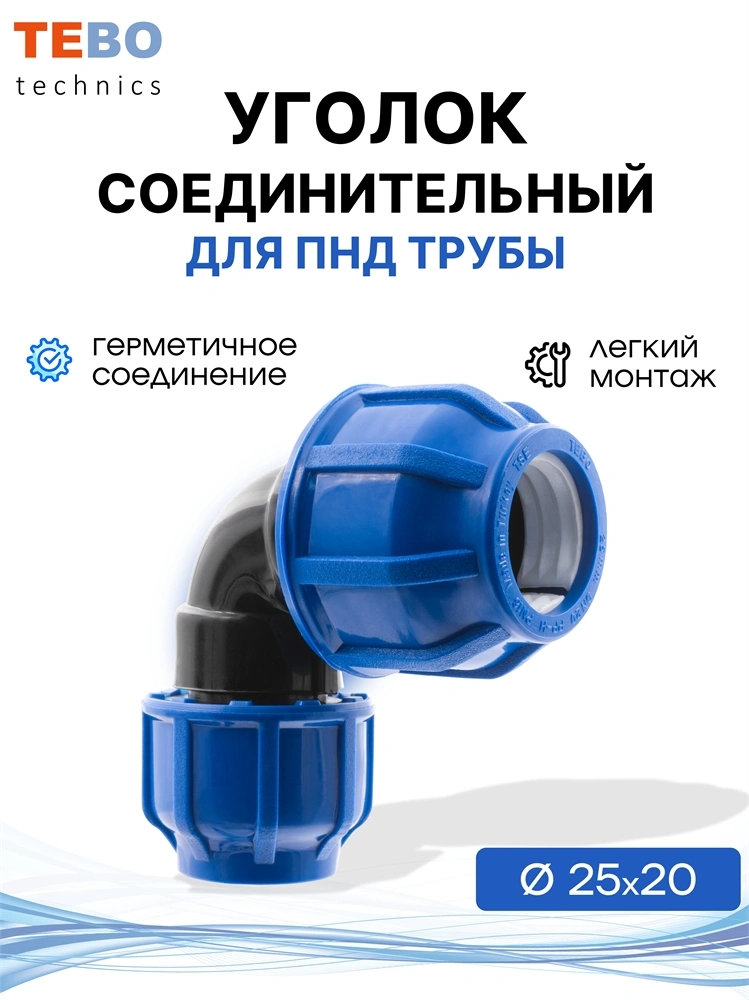

Соединительный уголок ПНД 25 на 20 мм

Уголок ПНД 25×20 мм предназначен для соединения двух полиэтиленовых труб наружным диаметром 20 мм и 25мм с изменением направления трубопровода на 90°.

Отвод служит решением, когда линию водоснабжения или полива необходимо провести вокруг угла, препятствия либо развернуть в другом направлении без перегиба трубы.

Оба выхода являются компрессионными и рассчитаны на трубу 25 и20 диаметра.

Резьбовых соединений у фитинга нет.

Уголок применяется в напорных и безнапорных системах холодного питьевого и технического водоснабжения, а также в трубопроводах для полива и орошения.

ПРЕИМУЩЕСТВА:

• формирует поворот 90° без нагрева и сгибания ПНД-трубы;

• компрессионное соединение монтируется без сварочного оборудования;

• разъёмная конструкция позволяет демонтировать участок трубопровода;

• уплотнительные кольца герметизируют соединения;

• цанги фиксируют трубы и препятствуют их выходу из корпуса под давлением.

МОНТАЖ:

Обрежьте обе трубы строго перпендикулярно оси, удалите стружку и заусенцы.

Снимите небольшую наружную фаску, чтобы край трубы не повредил уплотнительное кольцо.

Ослабьте накидные гайки, не нарушая порядок внутренних деталей.

Смочите концы труб чистой водой и вставьте их в гайку и корпус до внутреннего упора.

Затяните гайки вручную, затем аккуратно подтяните подходящим ключом.

Не перетягивайте гайки: чрезмерное усилие может повредить пластиковые детали и деформировать уплотнение.

ФУМ-лента и резьбовой герметик не требуются.

После подачи воды проверьте оба соединения на отсутствие протечек.

ХАРАКТЕРИСТИКИ:

• тип фитинга: переходной угловой отвод;

• угол поворота: 90°;

• присоединения: компрессионное 25 мм × компрессионное 20 мм;

• наружный диаметр совместимых труб: 20 мм и 25 мм;

• резьбовые соединения: отсутствуют;

• максимальное рабочее давление: 16 бар при температуре воды +60 °C;

• корпус и накидные гайки: полипропилен;

• уплотнительные кольца

• зажимные кольца

• рабочая среда: холодная вода и совместимые технические жидкости;

• применение: водоснабжение, полив и орошение;

• может быть использован многократно.
