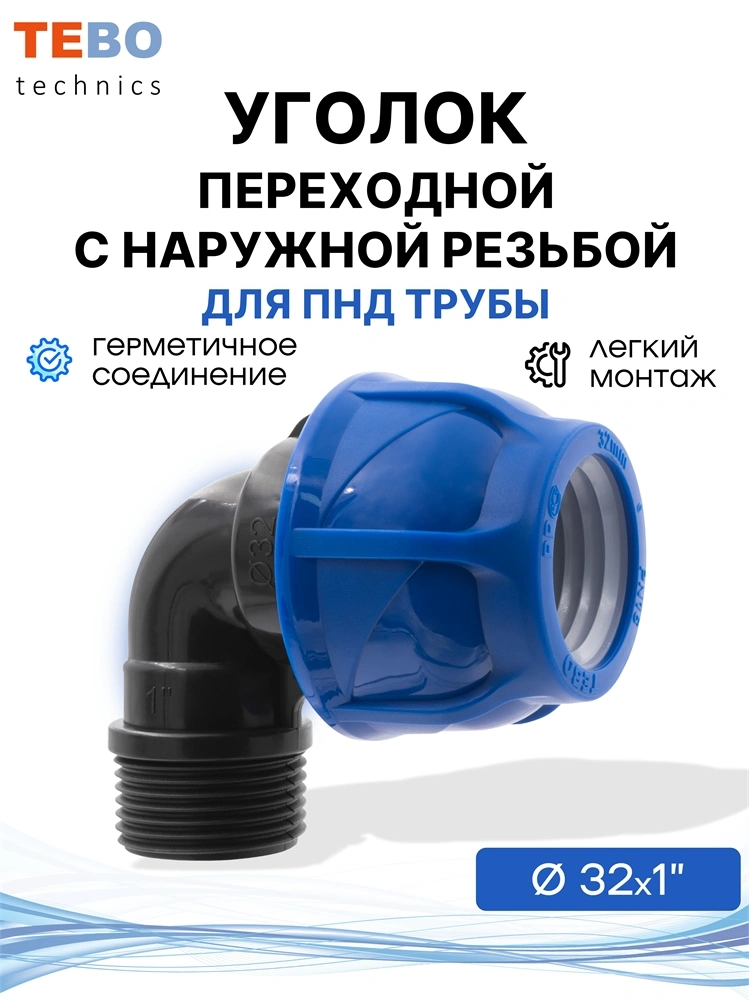

Уголок (отвод) ПНД 32х1" с наружной резьбой PND-O-32-1HP

Уголок ПНД 32×1″ предназначен для изменения направления трубопровода на 90° и перехода с полиэтиленовой трубы наружным диаметром 32 мм на наружную резьбу 1″.

Отвод служит решением, когда к ПНД-трубе необходимо под прямым углом подключить кран, штуцер, ниппель, фильтр или другой элемент с внутренней резьбой 1″.

Фитинг объединяет компрессионное и резьбовое соединения, поэтому отдельная переходная муфта не требуется.

Уголок применяется в напорных и безнапорных системах холодного питьевого и технического водоснабжения, а также в трубопроводах для полива и орошения.

ПРЕИМУЩЕСТВА

• одновременно формирует поворот 90° и переход с трубы на резьбу;

• компрессионная сторона устанавливается без сварочного оборудования;

• наружная резьба 1″ позволяет подключать фитинги с соответствующей внутренней резьбой;

• резиновое кольцо герметизирует соединение с ПНД-трубой;

• цанга удерживает трубу в корпусе под давлением;

• разъёмная конструкция позволяет демонтировать соединение.

МОНТАЖ

Обрежьте ПНД-трубу строго перпендикулярно оси, удалите стружку и заусенцы.

Снимите небольшую наружную фаску, чтобы край трубы не повредил уплотнительное кольцо.

Ослабьте накидную гайку, смочите конец трубы чистой водой и вставьте его через гайку в корпус до внутреннего упора.

Затяните гайку вручную, затем аккуратно подтяните подходящим ключом, не допуская чрезмерного усилия.

На наружную резьбу нанесите ФУМ-ленту, сантехническую нить или другой подходящий резьбовой уплотнитель.

Накручивайте элемент сначала вручную, затем осторожно подтяните ключом, удерживая корпус уголка.

Не перетягивайте пластиковую наружную резьбу.

На компрессионной стороне ФУМ-лента и герметик не используются.

После подачи воды проверьте оба соединения на отсутствие протечек.

ХАРАКТЕРИСТИКИ

• тип фитинга: переходной угловой отвод;

• угол поворота: 90°;

• вход: компрессионное соединение 32 мм;

• выход: наружная резьба 1″;

• наружный диаметр совместимой ПНД-трубы: 32 мм;

• максимальное рабочее давление: 16 бар при температуре воды +60 °C;

• корпус и накидная гайка: полипропилен;

• уплотнение компрессионной стороны: резиновое кольцо;

• фиксация трубы: зажимная цанга;

• рабочая среда: холодная вода и совместимые технические жидкости;

• применение: водоснабжение, полив и орошение;

• возможно повторное использование при сохранности уплотнения, цанги и резьбы.
