Тройник ПНД 25 мм разъёмный

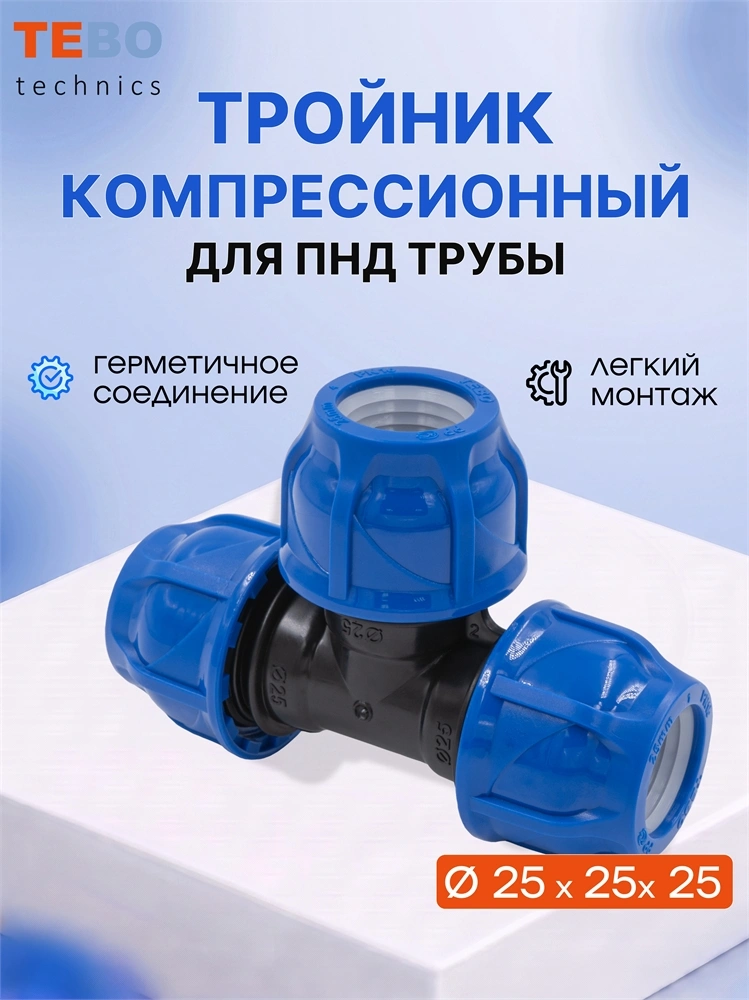

Тройник для ПНД 25×25×25 мм

Тройник ПНД 25×25×25 мм предназначен для соединения трёх полиэтиленовых труб наружным диаметром 25 мм и создания бокового ответвления под углом 90°.

Он служит решением, когда магистраль холодного водоснабжения или полива необходимо разделить на два направления с сохранением одинакового диаметра труб.

Все три выхода являются компрессионными и рассчитаны только на ПНД-трубу 25 мм. Резьбовых соединений у тройника нет.

Фитинг применяется в напорных и безнапорных системах холодного питьевого и технического водоснабжения, а также в трубопроводах для полива и орошения.

ПРЕИМУЩЕСТВА

• позволяет создать боковое ответвление 25 мм без установки дополнительных переходников;
• три компрессионных соединения монтируются без сварочного оборудования;
• разъёмная конструкция позволяет демонтировать фитинг и использовать его повторно;
• уплотнительные кольца герметизируют места соединения с трубами;
• зажимные цанги фиксируют трубы и препятствуют их выходу из корпуса под давлением.

МОНТАЖ

Обрежьте три трубы строго перпендикулярно оси, удалите стружку и заусенцы. Снимите небольшую наружную фаску, чтобы края труб не повредили уплотнительные кольца.

Ослабьте накидные гайки, не нарушая порядок внутренних деталей. Смочите концы труб чистой водой и вставьте каждую трубу через гайку в корпус до внутреннего упора.

Затяните гайки вручную, затем аккуратно подтяните подходящим ключом. Не перетягивайте соединения: чрезмерное усилие может повредить пластиковые детали или деформировать уплотнения. ФУМ-лента и резьбовой герметик не требуются. После подачи воды проверьте все три соединения на отсутствие протечек.

ХАРАКТЕРИСТИКИ

• тип фитинга: равнопроходной компрессионный тройник;
• присоединения: 25 мм × 25 мм × 25 мм;
• наружный диаметр совместимых ПНД-труб: 25 мм;
• угол бокового ответвления: 90°;
• резьбовые соединения: отсутствуют;
• максимальное рабочее давление: 16 бар при температуре воды +60 °C;
• корпус и накидные гайки: полипропилен;
• герметизация соединений: уплотнительные кольца;
• фиксация труб: зажимные цанги;
• рабочая среда: холодная вода и совместимые технические жидкости;
• применение: водоснабжение, полив и орошение;
• возможно повторное использование при сохранности уплотнений, цанг и корпуса.
