Тройник ПНД 32 мм разъёмный

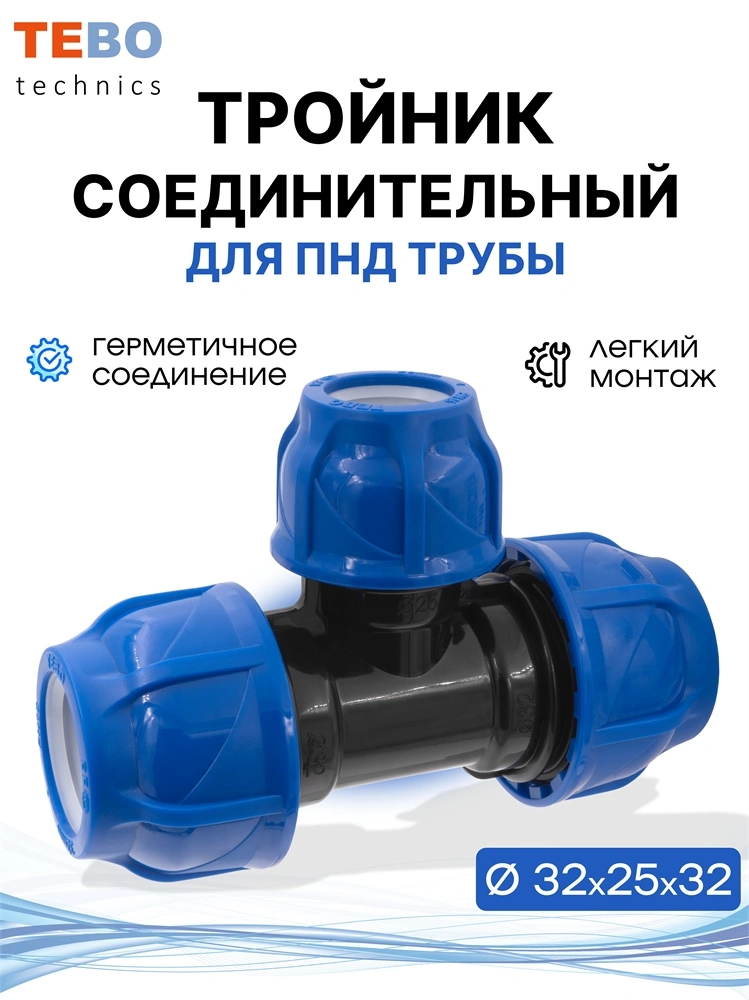

Переходной тройник ПНД 32×25×32 мм предназначен для соединения двух полиэтиленовых труб наружным диаметром 32 мм и создания бокового ответвления под трубу 25 мм.

Он служит решением, когда от основной магистрали 32 мм необходимо отвести линию меньшего диаметра — например, подключить отдельную ветку полива, грядку, теплицу или другое направление водоснабжения.

Два противоположных выхода сохраняют проход магистрали 32 мм, а боковой выход расположен под углом 90° и рассчитан на ПНД-трубу 25 мм. Все три соединения являются компрессионными. Резьбовых выходов у фитинга нет.

Тройник применяется в системах холодного питьевого и технического водоснабжения, полива и орошения.

ПРЕИМУЩЕСТВА

• одновременно создаёт ответвление и выполняет переход с трубы 32 мм на трубу 25 мм;

• позволяет подключить линию меньшего диаметра без отдельной переходной муфты;

• три компрессионных соединения устанавливаются без сварочного оборудования;

• разъёмная конструкция позволяет демонтировать фитинг и использовать его повторно;

• уплотнительные кольца герметизируют соединения, а цанги фиксируют трубы в корпусе.

МОНТАЖ

Обрежьте две трубы 32 мм и одну трубу 25 мм строго перпендикулярно оси. Удалите стружку и заусенцы, затем снимите небольшую наружную фаску, чтобы края труб не повредили уплотнительные кольца.

Ослабьте накидные гайки, не нарушая порядок внутренних деталей. Смочите концы труб чистой водой. Трубы 32 мм вставьте в противоположные выходы, а трубу 25 мм — в боковое ответвление. Каждую трубу необходимо провести через гайку в корпус до внутреннего упора.

Затяните гайки вручную, затем аккуратно подтяните подходящим ключом. Не перетягивайте соединения. ФУМ-лента и резьбовой герметик не требуются. После подачи воды проверьте все три соединения на отсутствие протечек.

ХАРАКТЕРИСТИКИ

• тип фитинга: переходной компрессионный тройник;

• проход основной магистрали: 32 мм × 32 мм; • диаметр бокового ответвления: 25 мм;

• полная схема подключения: 32 мм × 25 мм × 32 мм;

• угол бокового ответвления: 90°;

• тип соединений: три компрессионных выхода;

• резьбовые соединения: отсутствуют;

• максимальное рабочее давление: 16 бар при температуре воды +60 °C;

• корпус и накидные гайки: полипропилен;

• герметизация соединений: уплотнительные кольца;

• фиксация труб: зажимные цанги;

• применение: холодное водоснабжение, полив и орошение;

• возможно повторное использование при сохранности уплотнений, цанг и корпуса.
