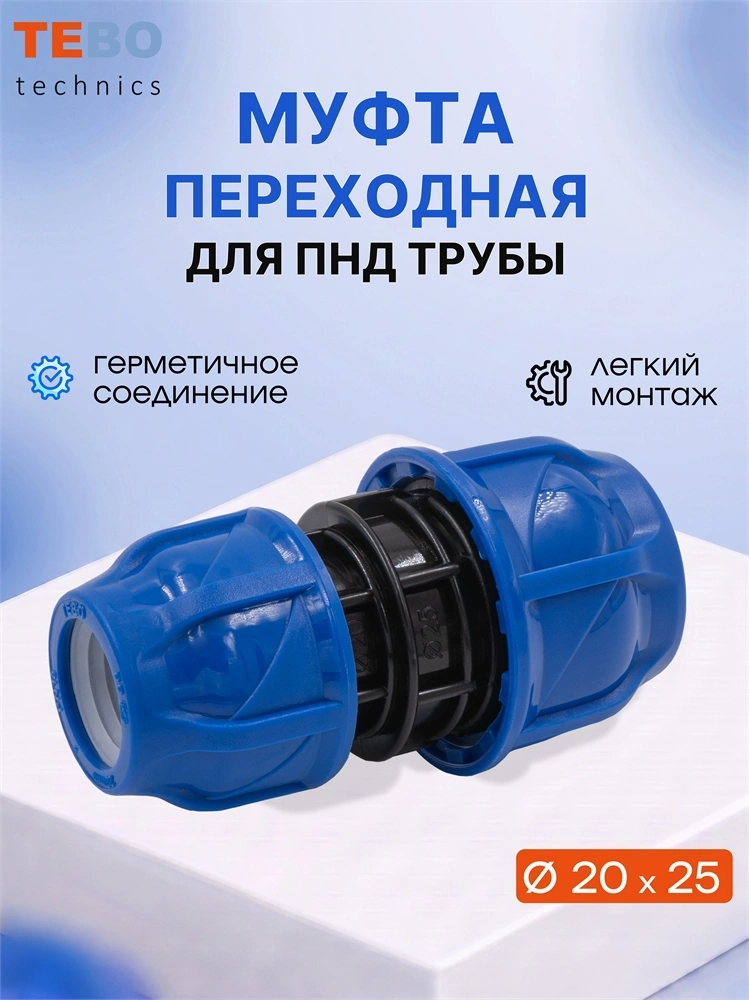

Компрессионная муфта ПНД 25х20 переходная

Муфта для ПНД 25×20 мм

Переходная муфта ПНД 25×20 мм предназначена для прямого соединения двух полиэтиленовых труб разного наружного диаметра: 25 и 20 мм.

Она служит для перехода с основной трубы 25 мм на линию меньшего диаметра 20 мм без сварки, резьбовых переходников и последовательной установки нескольких фитингов.

Муфта позволяет подключить к магистрали 25 мм отдельную линию полива или водоснабжения диаметром 20 мм, а также соединить разные по размеру участки при ремонте или изменении трубопровода. Оба выхода являются компрессионными. Резьбовых соединений у фитинга нет. Муфта предназначена для прямого участка.

ПРЕИМУЩЕСТВА

• соединяет ПНД-трубы 25 и 20 мм одним фитингом;
• выполняет переход между разными диаметрами без отдельной редукции;
• компрессионные соединения устанавливаются без сварочного оборудования;
• разъёмная конструкция позволяет демонтировать муфту и использовать её повторно;
• уплотнительные кольца герметизируют соединения, а зажимные кольца фиксируют трубы в корпусе.

МОНТАЖ

Обрежьте обе трубы строго перпендикулярно оси, удалите стружку и заусенцы. Снимите небольшую наружную фаску, чтобы края труб не повредили уплотнительные кольца.

Ослабьте накидные гайки, не нарушая порядок внутренних деталей. Смочите концы труб чистой водой. Трубу 25 мм вставьте в больший выход, а трубу 20 мм — в меньший. Каждую трубу необходимо провести через соответствующую гайку в корпус до внутреннего упора.

Затяните гайки вручную, затем равномерно подтяните подходящим ключом. Не перетягивайте соединения и не допускайте перекоса труб. ФУМ-лента и резьбовой герметик не требуются.

После подачи воды проверьте обе стороны муфты на отсутствие протечек.

ХАРАКТЕРИСТИКИ

• тип фитинга: прямая переходная муфта;
• присоединения: компрессионное 25 мм × компрессионное 20 мм;
• наружные диаметры совместимых труб: 25 и 20 мм;
• резьбовые соединения: отсутствуют;
• максимальное рабочее давление: 16 бар при температуре воды +60 °C;
• корпус и накидные гайки: полипропилен;
• герметизация соединений: уплотнительные кольца;
• фиксация труб: зажимные кольца;
• рабочая среда: холодная питьевая и техническая вода, совместимые с материалами фитинга жидкости;
• применение: водоснабжение, изменение диаметра трубопровода, полив и орошение;
• возможно повторное использование при сохранности уплотнений, зажимных колец и корпуса.
