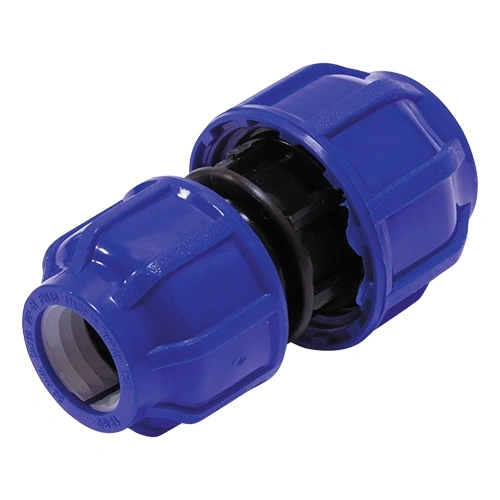

Компрессионная муфта ПНД 32х25 переходная

Переходная муфта ПНД 32×25 мм предназначена для прямого соединения двух полиэтиленовых труб разного наружного диаметра: 32 и 25 мм. Она служит для перехода с основной трубы 32 мм на линию меньшего диаметра 25 мм без сварки, резьбовых переходников и последовательной установки нескольких фитингов.

Муфта позволяет подключить к магистрали 32 мм отдельную линию полива или водоснабжения диаметром 25 мм, а также соединить разные по размеру участки при ремонте или изменении трубопровода. Оба выхода являются компрессионными. Резьбовых соединений у фитинга нет. Муфта предназначена для прямого участка.

ПРЕИМУЩЕСТВА

• соединяет ПНД-трубы 32 и 25 мм одним фитингом;

• выполняет переход между разными диаметрами без отдельной редукции;

• компрессионные соединения устанавливаются без сварочного оборудования;

• разъёмная конструкция позволяет демонтировать муфту и использовать её повторно;

• уплотнительные кольца герметизируют соединения, а зажимные кольца фиксируют трубы в корпусе.

МОНТАЖ

Обрежьте обе трубы строго перпендикулярно оси, удалите стружку и заусенцы. Снимите небольшую наружную фаску, чтобы края труб не повредили уплотнительные кольца.

Ослабьте накидные гайки, не нарушая порядок внутренних деталей. Смочите концы труб чистой водой. Трубу 32 мм вставьте в больший выход, а трубу 25 мм — в меньший. Каждую трубу необходимо провести через соответствующую гайку в корпус до внутреннего упора.

Затяните гайки вручную, затем равномерно подтяните подходящим ключом. Не перетягивайте соединения и не допускайте перекоса труб. ФУМ-лента и резьбовой герметик не требуются.

После подачи воды проверьте обе стороны муфты на отсутствие протечек.

ХАРАКТЕРИСТИКИ

• тип фитинга: прямая переходная муфта;

• присоединения: компрессионное 32 мм × компрессионное 25 мм;

• наружные диаметры совместимых труб: 32 и 25 мм;

• резьбовые соединения: отсутствуют;

• максимальное рабочее давление: 16 бар при температуре воды +60 °C;

• корпус и накидные гайки: полипропилен;

• герметизация соединений: уплотнительные кольца;

• фиксация труб: зажимные кольца;

• рабочая среда: холодная питьевая и техническая вода, совместимые с материалами фитинга жидкости;

• применение: водоснабжение, изменение диаметра трубопровода, полив и орошение;

• возможно повторное использование при сохранности уплотнений, зажимных колец и корпуса.
