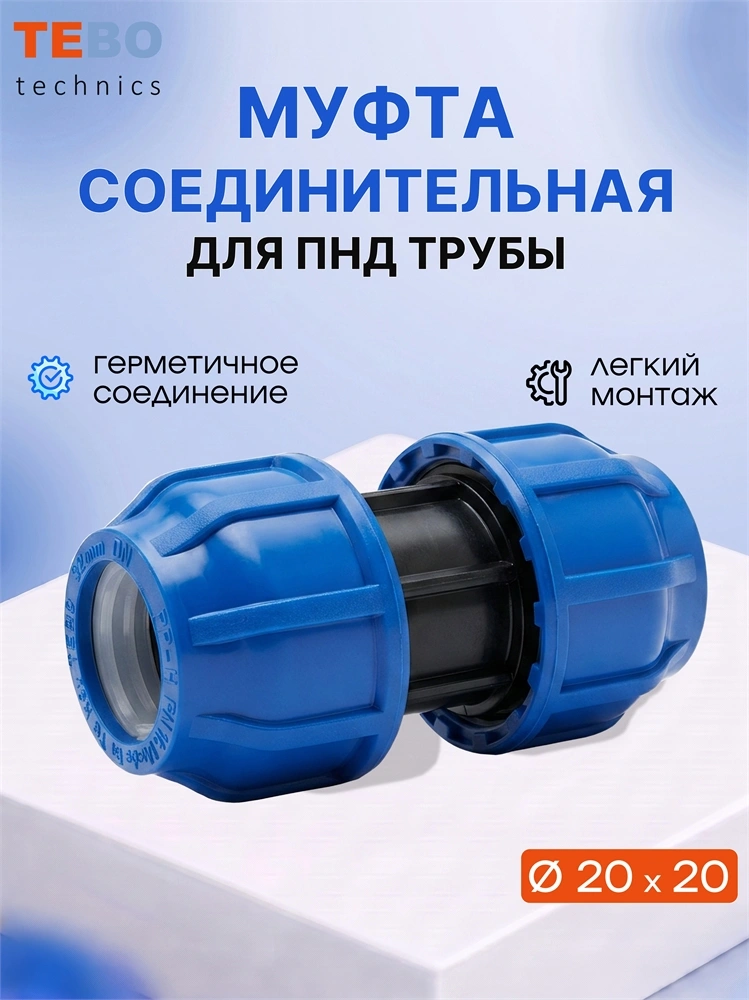

Муфта ПНД 20×20 мм

Компрессионная муфта ПНД 20×20 мм предназначена для прямого соединения двух полиэтиленовых труб наружным диаметром 20 мм. Она служит для наращивания длины трубопровода, соединения отдельных отрезков трубы или восстановления разъединённого участка без сварки и замены всей магистрали.

Оба выхода муфты являются компрессионными и рассчитаны на трубы одинакового диаметра. Резьбовых соединений у фитинга нет. Муфта применяется в напорных и безнапорных системах холодного питьевого и технического водоснабжения, а также в трубопроводах для полива и орошения.

ПРЕИМУЩЕСТВА

• соединяет два отрезка ПНД-трубы 20 мм в одну прямую линию;
• позволяет удлинить или локально восстановить трубопровод без сварочного оборудования;
• разъёмная конструкция позволяет демонтировать соединение и использовать муфту повторно;
• уплотнительные кольца герметизируют места соединения с трубами;
• зажимные кольца фиксируют трубы и препятствуют их выходу из корпуса под давлением.

МОНТАЖ

Обрежьте обе трубы строго перпендикулярно оси, удалите стружку и заусенцы. Снимите небольшую наружную фаску, чтобы края труб не повредили уплотнительные кольца.

Ослабьте накидные гайки, не нарушая порядок внутренних деталей. Смочите концы труб чистой водой и вставьте каждую трубу через гайку в корпус до внутреннего упора.

Затяните гайки вручную, затем равномерно и аккуратно подтяните подходящим ключом. Не перетягивайте соединения и не допускайте перекоса или изгиба труб возле муфты. ФУМ-лента и резьбовой герметик не требуются.

После подачи воды проверьте оба соединения на отсутствие протечек.

ХАРАКТЕРИСТИКИ

• тип фитинга: прямая соединительная муфта;
• тип прохода: равнопроходной;
• присоединения: компрессионное 20 мм × компрессионное 20 мм;
• наружный диаметр совместимых труб: 20 мм;
• резьбовые соединения: отсутствуют;
• максимальное рабочее давление: 16 бар при температуре воды +60 °C;
• корпус и накидные гайки: полипропилен;
• герметизация соединений: уплотнительные кольца;
• фиксация труб: зажимные кольца;
• рабочая среда: холодная питьевая и техническая вода, совместимые с материалами фитинга жидкости;
• применение: водоснабжение, ремонт трубопровода, полив и орошение;
• возможно повторное использование при сохранности уплотнений, зажимных колец и корпуса.
